Electroporation Systems

제품명

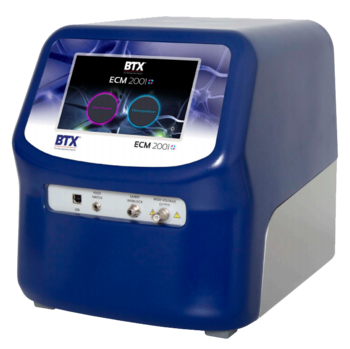

ECM 2001 Electrofusion & Electroporation Systems
브랜드명
BTX
개요
하이브리도마 생산, 하이브리드 세포 형성 및 핵 이식 응용 분야에서 빠르고 효율적인 세포 융합을 제공하는 다목적 시스템은 물론 유전자 및 기타 분자를 포유동물 세포주로 형질감염시키기 위한 구형파 전기천공법을 제공합니다.

Related Information

제품자료
ECM 2001 System

ECM 2001 ELECTROFUSION & ELECTROPORATION SYSTEMS

다기능 전기융합 및 정사각파 전기천공 발생기인 ECM 2001 시리즈는 사용자의 실험 목적에 맞게 구성할 수 있으며, 배아 조작이나 하이브리도마 생성 등 다양한 응용 분야에 맞춘 제품 구성이 제공되어 적절한 시스템 선택을 간편하게 해줍니다.

ECM 2001 시스템 특징

ECM 2001+ 및 ECM 2001 LITE

ECM 2001+와 ECM 2001 LITE는 전기융합 및 정사각파 전기천공 기능을 모두 갖춘 다기능 시스템입니다. 교류(AC) 및 직류(DC) 파형을 생성할 수 있어 하이브리도마 생성, 이종세포 융합, 핵 이식 등 다양한 응용에서 빠르고 효율적인 세포 융합이 가능합니다. 특히 줄기세포 및 1차 세포처럼 형질전환이 어려운 세포들에서도 높은 전환 효율과 생존율을 보장합니다.

AC 사인파 및 DC 정사각파 메커니즘

시스템은 세포 물리 제어와 투과를 극대화하기 위해 독립적인 두 파형의 연동 구조를 채택하고 있습니다.

  • AC 사인파: 전기융합 시 세포를 유전이동(dielectrophoresis)으로 오차 없이 정렬시키는 역할을 담당합니다.
  • DC 정사각파: 고효율 융합 펄스를 즉각적으로 전달하거나 포유류 세포 전기천공(Transfection)의 안정적 구동에 사용됩니다.
모델별 주요 기능 및 장점
비교 항목 ECM 2001+ (Premium) ECM 2001 LITE (Economic)
운영 메뉴 전기융합 / 전기천공 독자 메뉴 완전 분리 단일 통합 메뉴 제어
펄스 제어 단계 최대 19단계 AC + 1단계 DC 자유 조합 표준 AC - DC - AC 3단계 고정 구조
프로토콜 설정 하이브리도마 / 배아조작 / 핵이식 전용 프리셋 Quick Start 표준 3단계 연동 호출
기기 전환 유연성 독립 전형 메뉴 구조 선택 자동 전환 필요 시 AC/DC 단계 비활성화 커스텀 방식
프로토콜 저장 최대 1,000개 고급 프로토콜 저장 최대 1,000개 3단계 표준 프로토콜 저장
부착세포 및 전형 난이도 세포 특화 전극 시스템 (Adherent Cells & Specialized Electrodes)
Petri Pulser
Petri Pulser 전극

Petri Pulser 전극 시스템

6웰 플레이트 배양 규격에 특화 설계된 다중 전극 시스템입니다. 배양 용기 내에서 생장 중인 부착 세포(Adherent Cells)에 배지 교체나 물리적 세포 박리 공정 없이 다이렉트로 정밀 펄스를 인가할 수 있어 트립신 처리 스트레스를 완벽히 차단합니다.

Petri Dish Electrode
Petri Dish 전극

Petri Dish 전극 시스템

100mm 배양 접시(Dish)에 맞춰 정교하게 설계된 디스크 전극 시스템입니다. 단백질, DNA, siRNA 등 고가 성분의 유전 물질 유실을 방지하고 세포 표면에 고른 전기장을 형성하여 부착 세포의 데미지를 원천 차단하고 높은 형질전환 성능을 발휘합니다.

주요 응용 분야 (Applications)

전기융합 (Electrofusion)

하이브리도마 생성, 이종세포 융합, 핵 이식 등

  • AC 사인파로 정밀 세포 정렬
  • DC 정사각파로 안정적인 융합 유도
  • AC 사인파 재적용을 통한 융합 안정화

포유류 세포 형질전환

핵산 및 입자 고효율 전달

  • DNA, mRNA, siRNA, 단백질 전달 최적화
  • 독성이 없고 고가의 시약 불필요
  • 유전체 통합을 통한 장기 발현 유도
  • 줄기세포 및 1차 세포에서 고생존율 보장

In Vivo / In Ovo 형질전환

생체 내 조직 직접 발현

  • 펄스 조절로 생체 조직 생존력 유지
  • 근육, 피부, 간, 신장, 망막 등 효과 입증
  • 닭알(Ovo), 곤충, 제브라피시 실험 지원
용도별 시스템 패키지 구성

세포융합 / 형질전환 / 배아 전용 패키지

시스템 구성 용도 ECM 2001+ 2001 LITE
세포융합 & 전기천공 시스템
융합 챔버(마이크로슬라이드, Meander, 평판), 안전 스탠드, 큐벳 포함		 45-2045 45-2065
포유류 세포 형질전환 시스템
안전 스탠드 및 천공 큐벳 기본 세트 포함		 45-2046 45-2066
배아 조작용 시스템
0.5/1/3.2mm 마이크로슬라이드, 마이크로그래버 케이블 포함		 45-2047 45-2067

하이브리도마 / 모니터링 패키지 및 단품 본체

시스템 구성 용도 ECM 2001+ 2001 LITE
하이브리도마 생성용 시스템
2ml 최적화 및 9ml 생산용 동축 챔버 세트 포함		 45-2048 45-2068
형질전환 모니터링 시스템
고전압 프로브 및 오실로스코프 포함 패키지		 45-2050 45-2070
발생기 메인 본체 (단품 구성)
액세서리 및 특수 전극 개별 구성을 위한 메인 본체		 45-2049 45-2069
1. 정사각파 펄스 사양 (Square Wave Pulse, DC)

고효율 유전자 도입(Electroporation) 및 세포막 천공 펄스를 제어하는 직류(DC) 정사각파 출력 사양입니다.

Voltage Range (LV)
5 ~ 500 V
(1 V steps)
Voltage Range (HV)
505 ~ 3,000 V
(1 V steps)
Voltage Accuracy
LV / HV 공통
±5% 출력 정밀도
Multiple Pulsing
샘플당 0 ~ 100회
(LV / HV 공통)
Pulse Length (LV)
10~999µs (1µs step)
1~999ms (1ms step)
Pulse Length (HV)
10 ~ 600 µs
(1 µs steps)
Load Limits (LV)
< 100ms : > 8~9 Ω
> 100ms : > 100 Ω
Load Limits (HV)
펄스 폭 ≤ 600 ms
Load ≥ 40 Ω 필수
2. 세포 정렬 및 융합 제어 사양 (Alignment & Post-Fusion, AC)

전기융합(Electrofusion) 전후 세포 제어를 유도하는 정밀 교류(AC) 사인파(Sine Wave) 파형 출력 사양입니다.

Pre-Pulse Frequency
0.2 ~ 2 MHz
(0.1 MHz steps)
Pre-Pulse Voltage
5 ~ 75 V
(5 V steps)
Pre-Pulse Duration
0 ~ 99 s
(1 s steps)
Sample Load (AC)
모든 AC 대역 공통
Load ≥ 60 Ω 필수
Post-Fusion Frequency
0.2 ~ 2 MHz
(0.1 MHz steps)
Post-Fusion Voltage
5 ~ 75 V
(5 V steps)
Post-Fusion Duration
5 ~ 75 V
대응 유연화 제어
Wave Control
자동 연동 시스템
(Pre/Post 파형 연동)
악세사리 및 소모품 가이드 (Accessories)

Standard Cuvettes, Chambers & Media

Item # Product Description
45-0134Cuvette Plus, 1 mm gap, 90 µl, Sterile Pkg/10, Gray
45-0124Cuvette Plus, 1 mm gap, 90 µl, Sterile Pkg/50, Gray
45-0135Cuvette Plus, 2 mm gap, 400 µl, Sterile Pkg/10, Blue
45-0125Cuvette Plus, 2 mm gap, 400 µl, Sterile Pkg/50, Blue
45-0136Cuvette Plus, 4 mm gap, 800 µl, Sterile Pkg/10, Yellow
45-0126Cuvette Plus, 4 mm gap, 800 µl, Sterile Pkg/50, Yellow
45-0208Cuvette Rack, 20 numbered positions
45-0109Flatpack Chambers, 1.83 mm gap, 1.5 ml volume, pkg. of 50
45-0110Flatpack Chambers, 0.56 mm gap, 80 µl volume, pkg. of 50
47-0206Flatpack Chambers, 4 mm gap, 10 ml volume, pkg. of 10
47-0208ECM 2001 Safety Stand for Flatpack
45-0207Safety Stand, Adjustable Gap (for use with Cuvettes)
47-00302 ml Coaxial Chamber for optimization
47-00209 ml Coaxial Chamber for production
47-0001BTXpress Cytofusion Medium C, 500 ml volume
47-0003BTXpress Cytoporation Low Conductivity Medium T4, 500 ml
45-0103Glass Microslides with round wire, 0.5 mm gap, 20 µl, Pkg/10
45-0104Glass Microslides with round wire, 1.0 mm gap, 40 µl, Pkg/10
45-0105Glass Microslides with rectangular, 3.2 mm gap, 650 µl, Pkg/1
45-0106Glass Microslides with rectangular, 10 mm gap, 2.0 ml, Pkg./1

Specialized Electrodes & Advanced Systems

Item # Product Description
45-0130Petri Pulser (Adherent Cell electroporation system)
45-0100Petri Dish Electrode
45-0530Adherent Cell Electrode, 5 mm gap
45-0531Adherent Cell Electrode Kit, 5 mm gap (includes 45-0204 cable)
45-0504Petri Dish Platinum Electrode Chamber, 5 mm gap
45-0506Petri Dish Platinum Electrode Chamber, 15 mm gap
45-0505Petri Dish Platinum Electrode for Tissues Kit, 5 mm gap
45-0507Petri Dish Platinum Electrode for Tissues Kit, 15 mm gap
45-0108Flat Electrode
45-01672-Needle Array Kit, 10 mm, Pkg. of 6, with Handle
45-01682-Needle Array Kit, 5 mm, Pkg. of 6, with Handle
45-0486Platinum Tweezertrode, 1 mm Diameter (includes 45-0204 cables)
45-0524Platinum Tweezertrode, 1 mm Flat
45-0487Platinum Tweezertrode, 3 mm Diameter (includes 45-0204 cable)
45-0489Platinum Tweezertrode, 5 mm Diameter (includes 45-0204 cables)
45-0488Platinum Tweezertrode, 7 mm Diameter (includes 45-0204 cables)
45-0119Stainless Tweezertrode Electrode, 10 mm Diameter
45-0118Stainless Tweezertrode Electrode, 7 mm Diameter
45-0166Stainless Tweezertrode Kit, 10 mm (includes 45-0204 cable)
45-0165Stainless Tweezertrode Kit, 7 mm (includes 45-0204 cable)
45-0493Triple Electrode Tweezertrode, 3 mm
45-0494Triple Electrode Tweezertrode, 5 mm
45-0113Genetrodes, 5 mm Straight (GOLD TIP)
45-0114Genetrodes, 10 mm Straight (GOLD TIP)
45-0115Genetrodes, 5 mm L-Shape (GOLD TIP)
45-0116Genetrodes, 3 mm L-Shape (GOLD TIP)
45-0117Genetrodes, 1 mm L-Shape (GOLD TIP)
45-0160Genetrodes Kit, 5 mm Straight (GOLD TIP) w/ accessories
45-0161Genetrodes Kit, 10 mm Straight (GOLD TIP) w/ accessories
45-0162Genetrodes Kit, 5 mm L-Shape (GOLD TIP) w/ accessories
45-0163Genetrodes Kit, 3 mm L-Shape (GOLD TIP) w/ accessories
45-0164Genetrodes Kit, 1 mm L-Shape (GOLD TIP) w/ accessories
