제품안내 세계 시장에 판매되는 디아이바이오의 제품입니다
Electroporation Systems
)
- 제품명

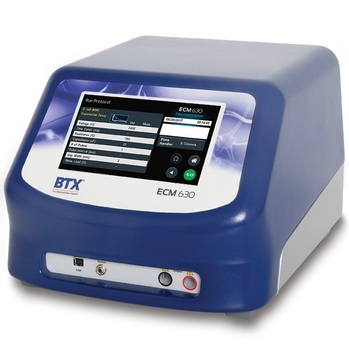

- ECM 630 Exponential Decay Wave Electroporation System
- 브랜드명
- BTX
- 개요
- 주로 박테리아 및 효모 형질전환에 사용되는 전기천공 시스템 (Electroporation system). 높은 처리량(25 well 및 96 well) 모델에 사용할 수 있습니다.
Related Information
제품자료
ECM 630: Exponential Decay Wave Electroporation System
ECM 630은 정밀한 지수 감쇠파(Exponential Decay Wave)를 제공하는 전기천공 발생기입니다.
원핵세포 및 진핵세포의 효율적인 형질전환에 최적화된 시간 상수와 전기장 세기를 구현하며, 시중 장비 중 가장 폭넓은 응용 범위를 지원합니다.
- Ultimate Flexibility: 저항값과 정전용량의 정밀 조합을 통한 최적의 실험 환경 구축
- High Throughput: 25/96웰 플레이트 핸들러 연결을 통한 대량 샘플 처리 지원
- Intuitive Control: 대형 컬러 터치스크린을 통한 사용자 중심의 인터페이스
New ECM 630 Key Features
User Interface & Protocols
- 컬러 터치스크린: 크고 직관적인 인터페이스로 조작 편의성 극대화
- 사전 설정 프로토콜: 박테리아, 효모, 미생물용 표준 프로토콜 내장
- 사용자 정의 모드: 최대 1,000개의 프로토콜 생성 및 저장 가능
Advanced System & Data
- 고처리량(HT) 지원: HT-200 연결 시 최대 96개 샘플 자동 처리
- 데이터 관리: 모든 펄스 값과 샘플 저항값을 기록하여 재현성 확보
- 품질 관리: 저장된 로그 기록을 통한 문제 해결 및 QC 데이터 활용
Enhanced Safety Features
- Pre-Pulse Check: 펄스 전 샘플 저항 자동 체크로 기기 보호
- Arc Protection: 아크 발생 시 기기 및 샘플 손상 방지
- Over-Current Abort: 과전류 발생 시 펄스를 즉시 중단하는 안전 설계
System Versatility & Scalability
- Plug-and-Play: 큐벳에서 플레이트 핸들러까지 신속한 시스템 전환
- 정밀 제어: 5V~3,000V 전압 범위를 통한 광범위한 응용 분야 지원
- 최적화 환경: 저항과 정전용량의 정밀 조합으로 최상의 시간 상수 구현
Key Technologies & Options
지수 감쇠파 펄스 (Exponential Decay Wave Pulse)의 정밀 제어 기술
지수 감쇠파는 커패시터(축전기)를 완전히 방전시켜 전기 펄스를 생성하는 방식입니다. 이 강력한 지수 감쇠파 펄스는 그람 음성균 및 그람 양성균, 박테리아, 효모, 식물 조직, 곤충 세포, 그리고 일부 포유류 세포의 형질전환(Transformation/Transfection) 연구에 일상적으로 사용됩니다.
ECM 630은 사용자가 저항값(Ω)과 정전용량(µF)을 직접 선택하고 전압 범위를 미세 조절할 수 있어, 각 샘플에 최적화된 전기장을 형성합니다.
Exponential Decay Wave
Time Constant Optimization
고처리량(HT) Multi-well 시스템
96-well 및 25-well 플레이트 핸들러를 결합하여 수십 개의 샘플을 몇 초 만에 처리합니다. 기존 큐벳 방식의 한계를 넘어 매개변수 최적화와 대량 샘플 처리를 동시에 실현하여 생산성을 극대화합니다.
HT 100-well Plate Handler
Electroporation Cuvettes Plus
Electroporation Cuvettes Plus
정밀하게 설계된 고품질 전용 큐벳으로, 샘플 전체에 균일한 전기장을 형성하여 실험의 재현성을 극대화합니다. 각 갭 사이즈별로 색상 코딩이 되어 있어 실험 조건에 맞는 제품을 쉽게 식별할 수 있습니다.
- 1 mm (Gray): 고전압 펄스, 미생물 변환 최적화
- 2 mm (Blue): 일반적인 포유류 세포 형질 도입
- 4 mm (Yellow): 대용량 샘플 및 저전압 펄스 실험
- 멸균 처리 및 개별 포장으로 오염 방지
Applications
Microbiology
박테리아 및 효모의 형질전환
- 미생물 형질전환을 위한 사전 설정 프로토콜 제공
- 고전압 모드(HV)를 통한 효율적인 미생물 전극 투과
Cell & Plant Research
포유류 및 식물 세포 형질도입
- 다양한 포유류 세포주(Mammalian Cell)의 안정적인 형질도입
- 식물 조직 및 식물 원형질체(Protoplast) 실험 지원
Technical Specifications
Voltage Range LV Mode: 5 – 500 V (1 V steps)
HV Mode: 505 – 3,000 V (5 V steps)
HV Mode: 505 – 3,000 V (5 V steps)
Charge Time LV < 7 s / HV < 4 s
Waveform Exponential Decay
Capacitance Range LV Mode: 25 µF to 3,275 µF (25 µF steps)
HV Mode: 10, 25, 35, 50, 60, 75, 85 µF
HV Mode: 10, 25, 35, 50, 60, 75, 85 µF
Resistance Range LV Mode: 25 Ω – 1,575 Ω (25 Ω steps)
HV Mode: 50 Ω – 1,575 Ω (25 Ω steps)
HV Mode: 50 Ω – 1,575 Ω (25 Ω steps)
Ordering Information: Accessories & Consumables
Cuvettes Plus
| Part No. | Description |
|---|---|
| 45-0134 | Cuvette Plus, 1 mm gap, 90 µl, Sterile Pkg/10, Gray |
| 45-0124 | Cuvette Plus, 1 mm gap, 90 µl, Sterile Pkg/50, Gray |
| 45-0135 | Cuvette Plus, 2 mm gap, 400 µl, Sterile Pkg/10, Blue |
| 45-0125 | Cuvette Plus, 2 mm gap, 400 µl, Sterile Pkg/50, Blue |
| 45-0136 | Cuvette Plus, 4 mm gap, 800 µl, Sterile Pkg/10, Yellow |
| 45-0126 | Cuvette Plus, 4 mm gap, 800 µl, Sterile Pkg/50, Yellow |
Electroporation Plates
| Part No. | Description |
|---|---|
| 45-0466 | 25-Well Disposable Plate, 2 mm gap, 100 µl, coated, 1 plate |
| 45-0467 | 25-Well Disposable Plate, 2 mm gap, 100 µl, pkg. of 6 |
| 45-0450 | 96-Well Disposable Plate, 2 mm gap, 100 µl, Coated, 1 plate |
| 45-0450-M | 96-Well Disposable Plate, 2 mm gap, 100 µl, 1 plate |
| 45-0452 | 96-Well Disposable Plates, 4 mm gap, 200 µl, 1 plate |
Flatpack Chambers
| Part No. | Description |
|---|---|
| 45-0110 | Flatpack Chambers, 0.56 mm gap, 80 µl volume, pkg. of 50 |
| 45-0109 | Flatpack Chambers, 1.83 mm gap, 1.5 ml volume, pkg. of 50 |
| 47-0206 | Flatpack Chambers, 4 mm gap, 10 ml volume, pkg. of 10 |
Systems, Adaptors & Electrodes
| Part No. | Description |
|---|---|
| 45-0400 | HT-100 Plate Handler, Manual Track Switching |
| 45-0401 | HT-200 Plate Handler, Auto-Sense Track Switching |
| 45-0465 | 25-Well Plate Adaptor for Plate Handlers |
| 45-0530 | Adherent Cell Electrode, 5 mm gap |
| 45-0531 | Adherent Cell Electrode Kit, 5 mm gap (incl. 45-0204) |
| 45-0207 | Safety Stand, Adjustable Gap (for Cuvettes) |
| 45-0208 | Cuvette Rack, 20 numbered positions |
